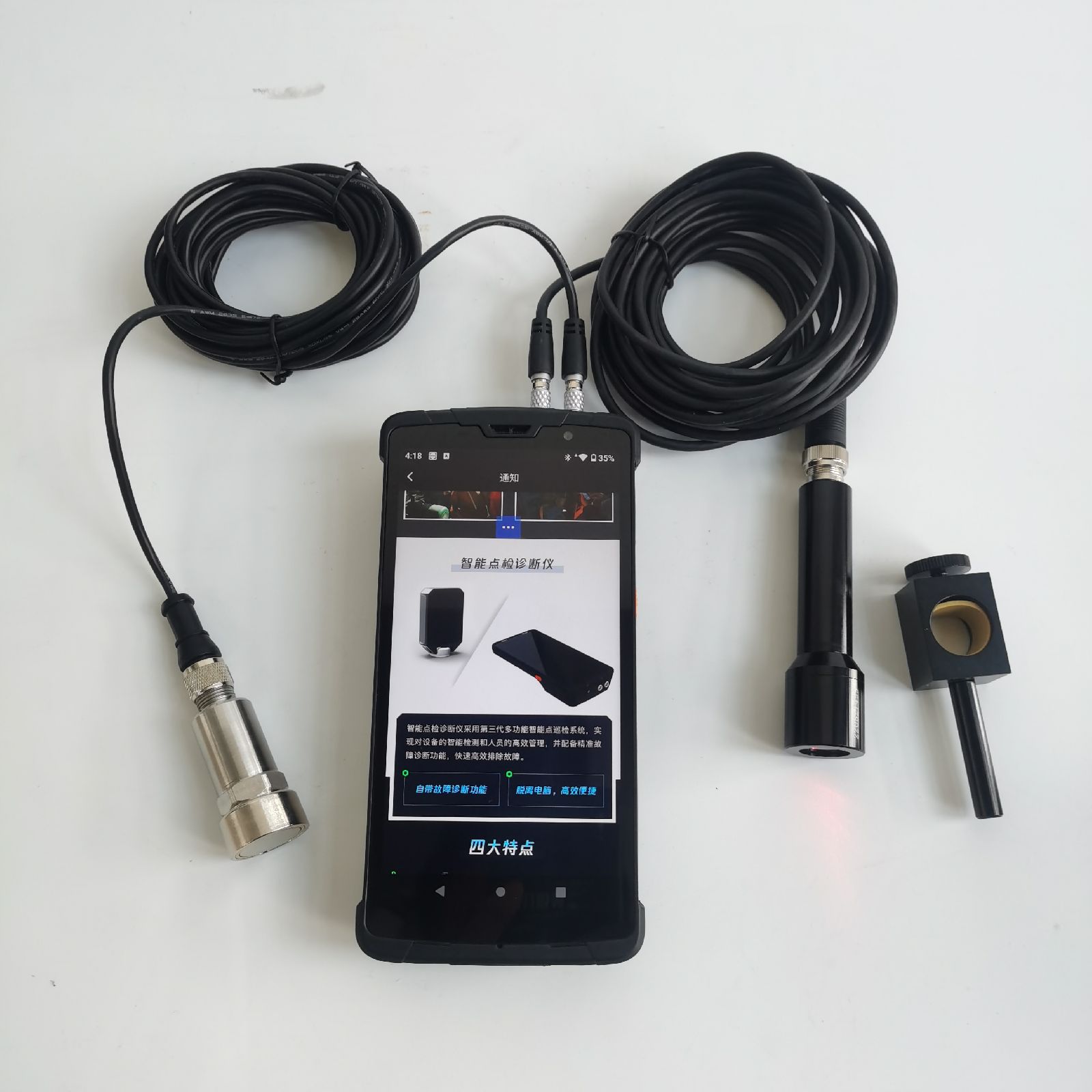

瑞德国产DETECTOR3-KIT轴承故障检测仪
产品概述
瑞德 DETECTOR3-KIT轴承故障检测仪（下称“多功能故障诊断一体机”），是一款基于安卓平台专门针对旋转机械的故障诊断及现场动平衡研制开发的**产品。可轻松完成现场设备的振动（加速度、速度、位移）、温度及转速的测量。单独使用时，可实现设备、齿轮箱、
轴承的振动分析及故障诊断，以及高精度的
现场转子动平衡矫正等；
集多功能于一体:测振仪、测温仪、点检仪、动平衡仪、振动分析仪、故障诊断仪、轴承诊断仪功能于一体，同时，该系列产品拥有强大的“设备健康诊断平台”（下称“云平台”）作为支持，实现
设备点巡检及
设备出厂质检。
二、 产品功能
产品在硬件设计上，选用了高可靠性、高兼容性的工业级精密元器件，保证了在各种工况下振动数据采集的稳定性和数据精度，并且不会对现场的其他仪器产生干扰。产品自带增益调整功能，保证了信号的采集，提高了设备在各类振动数据采集业务中的准确性、适用性。
(一) 振动分析及故障诊断
产品支持加速度、速度、位移、温度、转速的数据采集，同时在本地可实时显示时、频域波形及参数。对设备健康状态可有整体的掌握。产品自身带有多种算法支撑，包含 FFT、包络解调等算法。如遇故障设备，用户可在本地进行即时故障诊断。
同时，数据可实时将设备状态数据上传云平台，进行细化的轴承振动分析及故障诊断，并且数据永不丢失，为客户形成设备典型故障案例库。
(二) 轴承诊断
产品包含轴承诊断功能，通过采集轴承振动数据，即时判断轴承状态，结果一目了然，非人员也可知道轴承状态。
(三) 现场动平衡（选配）
现场动平衡技术可以在不改变设备原有安装条件(即不拆下转子)的基础上，利用很短的时间解决设备转子或轴系动平衡**的故障状态，从而大大节省拆卸、运输、安装、维修的费用，进而为企业带来明显的经济效益。
产品可以快速对设备进行、动平衡校正，用户只需根据界面的提示操作，即可完成转子动平衡。产品可自动解算出配重的质量大小和角度。许多情况下，一次动平衡校正就可以去除转子或轴系百分之九十以上的不平衡量。并可直接生成、动平衡结果报告。
(四) 设备点巡检
产品配合设备点巡检系统，可实现企业实行的设备点巡检，是企业点巡检制度的有效落地执行工具。可实现测量量、抄表量、观察量的数字化记录，免去了传统的手抄笔录，大幅提高了设备点巡检的效率及准确度。
系统根据设定好的点巡检计划，自动生成点巡检任务。岗位员、点检员只需在终端处下载并执行任务，即可完成设备点巡检。
瑞德 DETECTOR3-KIT轴承故障检测仪技术参数：
| 参 数 |
指 标 |
| 处理器 |
MT6763 8核 2.0GHz |
| 操作系统 |
Android 8.1 |
| RAM |
4GB |
| ROM |
64GB |
| 摄像头 |
后置1300万自动对焦摄像头（1600W摄像头可选）；高亮度LED闪光灯，
前置500万定焦摄像头 |
| 显示器尺寸/类型 |
6.0”IPS高亮屏 |
| 分辨率 |
2160*1080 |
| 触摸屏 |
5点电容触摸屏 |
| 充电方式 |
PE快充，充满不超过4小时 |
| 蓝牙 |
BT4.1 BLE |
| Wi-Fi |
IEEE 802.11 a/b/g/n 2.4G 5G双频 |
| 数据通信 |
FDD-LTE B1/B3/B5/B7
TDD-LTE B38/B39//B40/B41
TDSCDMA B34/B39
WCDMA B1/B2/B5/B8
GSM B2/B3/B5/B8
CDMA1x/CDMA2000 BC0 |
| GPS定位模块 |
GPS+BD+GLONASS |
| 扩展卡插槽 |
可扩展zui大128G 存储卡 |
| 外部接口 |
USB-TypeC，支持快充，支持OTG
底部充电和USB触点； |
| 键盘 |
2个音量键，2个功能键左右各一个，1个电源键 |
| 通知方式 |
声音、震动、LED提示 |
| PSAM卡（智能加密卡） |
支持 |
| 高精度GPS定位模块 |
GPS+BD+GLONASS |
| 振动测量 |
加速度，速度，位移 |
| 振动通道 |
单通道 |
| AD数位 |
16位 |
| 采样频率 |
128kHz（max） |
| 谱线数 |
12800（max） |
| 增益选择 |
1,2,4,8（自动调整） |
| 抗混滤波 |
支持（自动调整） |
| 测量范围 |
加速度（单峰值）：0.1-199.9m/s²
速度（有效值）：0.1-199.9mm/s
位移（峰峰值）：1-1999/um |
| 触发采集 |
支持键项触发 |
| 温度测量范围 |
-55℃～380℃ |
| 温度测量精度 |
20℃～200℃ ±1%或±1℃（取大值）
200℃～380℃ ±2%或±2℃（取大值）
-50℃～20℃ ±2%或±2℃（取大值） |
| 红外测温D:S |
12：1 |
| 红外温度发射率 |
0.1～1.0（可调） |
| 转速接入 |
TTL、光电、霍尔、接近开关 |
| 转速测量范围 |
30-60000rpm |
厂家：宁波瑞德检测仪器有限公司
